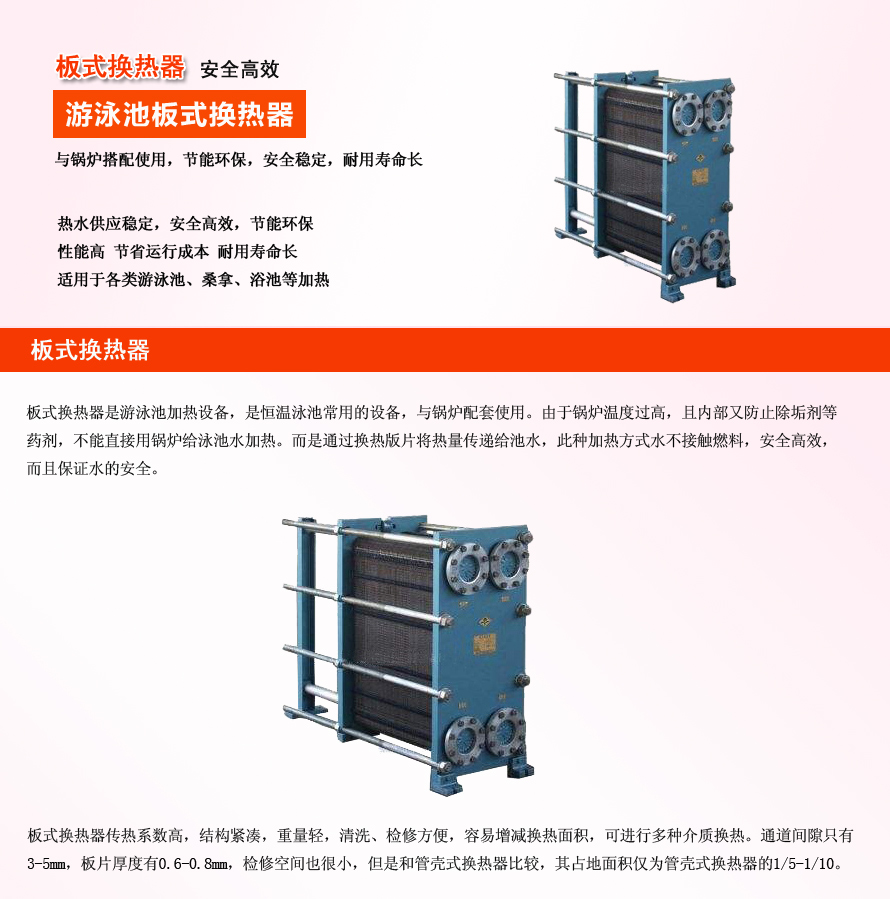

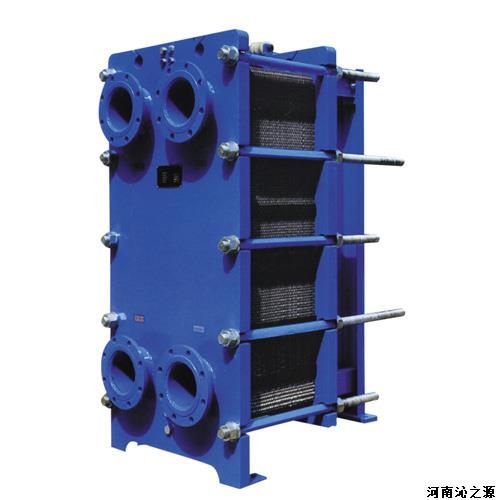

板式換熱器屬于游泳池加熱設備，是恒溫泳池常用的設備，與鍋爐配套使用。由于鍋爐溫度過高，且內部又防止除垢劑等藥劑，不能直接用鍋爐給泳池水加熱。而是通過換熱版片將熱量傳遞給池水，此種加熱方式水不接觸燃料，安全高效，而且保證水的安全。

板式換熱器的構造、特點、應用
1，基本結構：

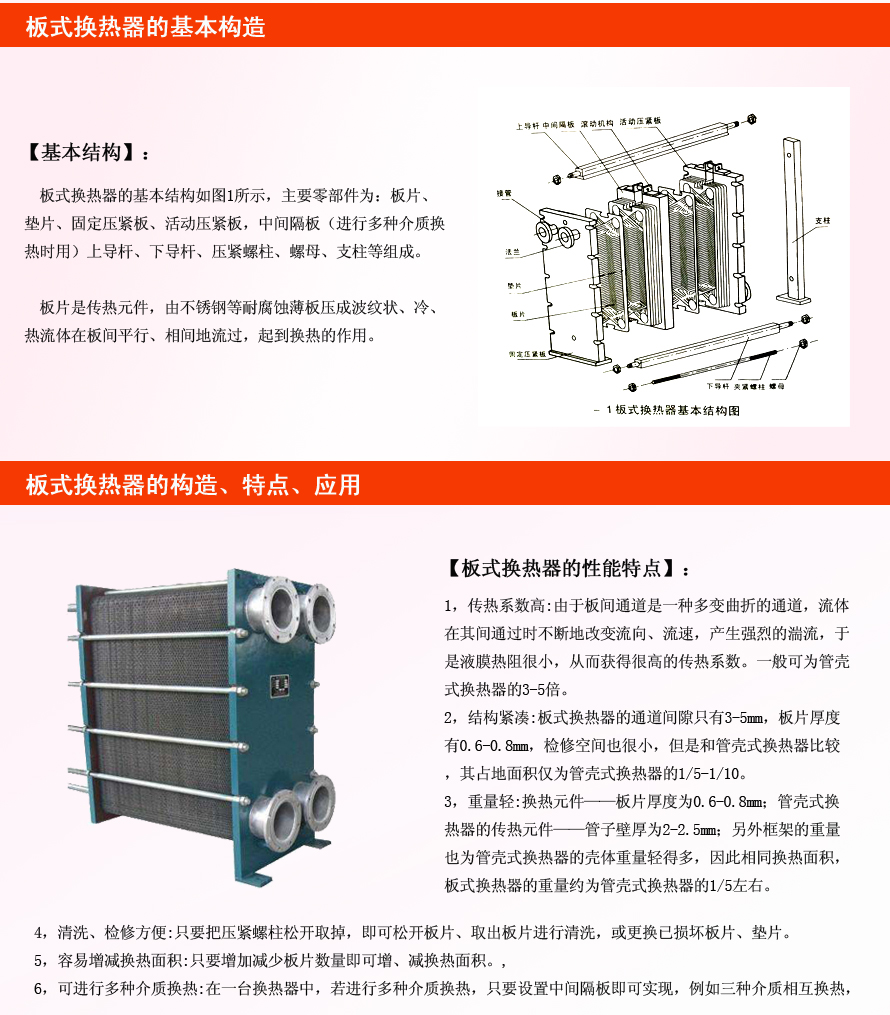

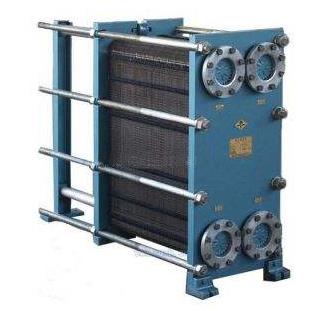

板式換熱器的基本結構如圖1所示，主要零部件為：板片、墊片、固定壓緊板、活動壓緊板，中間隔板（進行多種介質換熱時用）上導桿、下導桿、壓緊螺柱、螺母、支柱等組成。
板片是傳熱元件，由不銹鋼等耐腐蝕薄板壓成波紋狀、冷、熱流體在板間平行、相間地流過，起到換熱的作用，如圖.
2，性能特點：
傳熱系數高
由于板間通道是一種多變曲折的通道，流體在其間通過時不斷地改變流向、流速，產生強烈的湍流，于是液膜熱阻很小，從而獲得很高的傳熱系數。一般可為管殼式換熱器的3-5倍。
結構緊湊
板式換熱器的通道間隙只有3-5mm，板片厚度有0.6-0.8mm，檢修空間也很小，但是和管殼式換熱器比較，其占地面積僅為管殼式換熱器的1/5-1/10。
重量輕
換熱元件——板片厚度為0.6-0.8mm；管殼式換熱器的傳熱元件——管子壁厚為2-2.5mm；另外框架的重量也為管殼式換熱器的殼體重量輕得多，因此相同換熱面積，板式換熱器的重量約為管殼式換熱器的1/5左右。
清洗、檢修方便
只要把壓緊螺柱松開取掉，即可松開板片、取出板片進行清洗，或更換已損壞板片、墊片。
容易增減換熱面積
只要增加減少板片數量即可增、減換熱面積。
可進行多種介質換熱
在一臺換熱器中，若進行多種介質換熱，只要設置中間隔板即可實現，例如三種介質相互換熱，則設置一塊中間隔板。

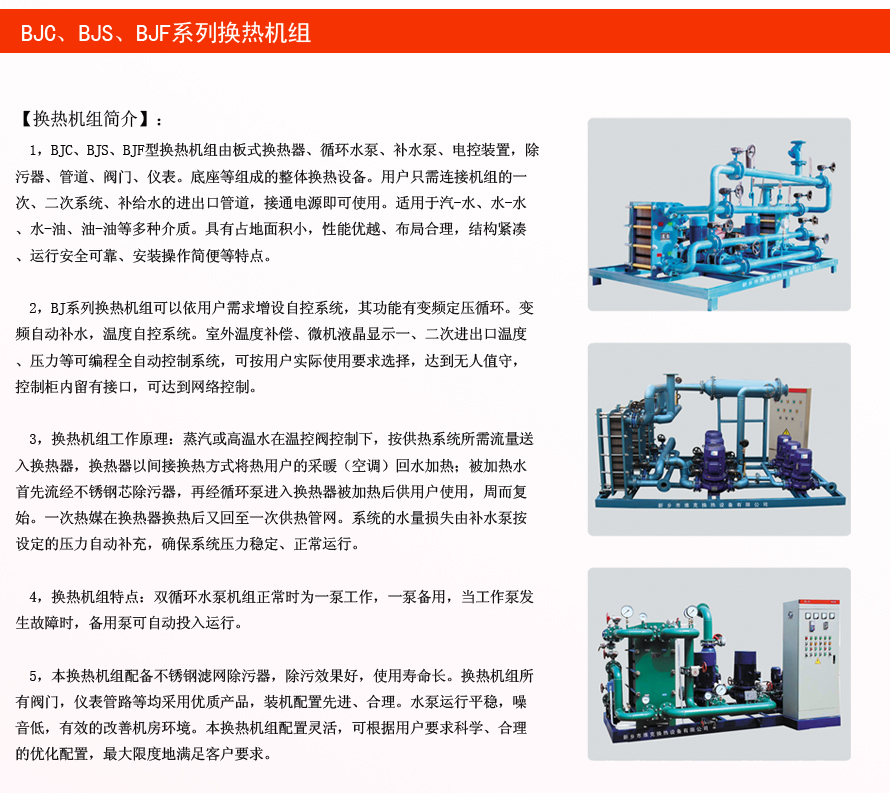

BJC、BJS、BJF系列換熱機組
換熱機組簡介：
1，BJC、BJS、BJF型換熱機組由板式換熱器、循環水泵、補水泵、電控裝置，除污器、管道、閥門、儀表。底座等組成的整體換熱設備。用戶只需連接機組的一次、二次系統、補給水的進出口管道，接通電源即可使用。適用于汽-水、水-水、水-油、油-油等多種介質。具有占地面積小，性能優越、布局合理，結構緊湊、運行安全可靠、安裝操作簡便等特點。
2，BJ系列換熱機組可以依用戶需求增設自控系統，其功能有變頻定壓循環。變頻自動補水，溫度自控系統。室外溫度補償、微機液晶顯示一、二次進出口溫度、壓力等可編程全自動控制系統，可按用戶實際使用要求選擇，達到無人值守，控制柜內留有接口，可達到網絡控制。
3，換熱機組工作原理：蒸汽或高溫水在溫控閥控制下，按供熱系統所需流量送入換熱器，換熱器以間接換熱方式將熱用戶的采暖（空調）回水加熱；被加熱水首先流經不銹鋼芯除污器，再經循環泵進入換熱器被加熱后供用戶使用，周而復始。一次熱媒在換熱器換熱后又回至一次供熱管網。系統的水量損失由補水泵按設定的壓力自動補充，確保系統壓力穩定、正常運行。
4，換熱機組特點：雙循環水泵機組正常時為一泵工作，一泵備用，當工作泵發生故障時，備用泵可自動投入運行。
5，本換熱機組配備不銹鋼濾網除污器，除污效果好，使用壽命長。換熱機組所有閥門，儀表管路等均采用優質產品，裝機配置先進、合理。水泵運行平穩，噪音低，有效的改善機房環境。本換熱機組配置靈活，可根據用戶要求科學、合理的優化配置，大限度地滿足客戶要求。

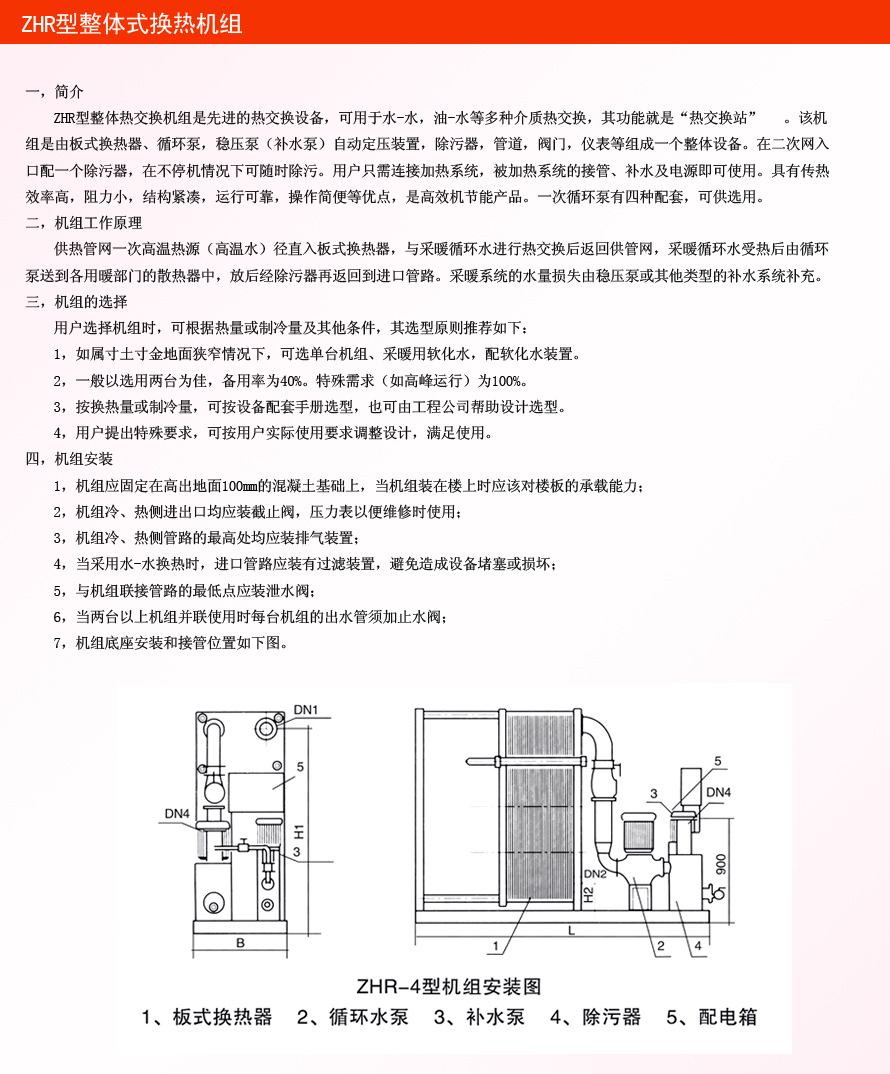

ZHR型整體式換熱機組
一，簡介
ZHR型整體熱交換機組是先進的熱交換設備，可用于水-水，油-水等多種介質熱交換，其功能就是“熱交換站”?? 。該機組是由板式換熱器、循環泵，穩壓泵（補水泵）自動定壓裝置，除污器，管道，閥門，儀表等組成一個整體設備。在二次網入口配一個除污器，在不停機情況下可隨時除污。用戶只需連接加熱系統，被加熱系統的接管、補水及電源即可使用。具有傳熱效率高，阻力小，結構緊湊，運行可靠，操作簡便等優點，是高效機節能產品。一次循環泵有四種配套，可供選用。
二，機組工作原理
供熱管網一次高溫?zé)嵩矗ǜ邷厮街比氚迨綋Q熱器，與采暖循環水進行熱交換后返回供管網，采暖循環水受熱后由循環泵送到各用暖部門的散熱器中，放后經除污器再返回到進口管路。采暖系統的水量損失由穩壓泵或其他類型的補水系統補充。
三，機組的選擇
用戶選擇機組時，可根據熱量或制冷量及其他條件，其選型原則推薦如下：
1，如屬寸土寸金地面狹窄情況下，可選單臺機組、采暖用軟化水，配軟化水裝置。
2，一般以選用兩臺為佳，備用率為40%。特殊需求（如高峰運行）為100%。
3，按換熱量或制冷量，可按設備配套手冊選型，也可由工程公司幫助設計選型。
4，用戶提出特殊要求，可按用戶實際使用要求調整設計，滿足使用。
四，機組安裝
1，機組應固定在高出地面100mm的混凝土基礎上，當機組裝在樓上時應該對樓板的承載能力；
2，機組冷、熱側進出口均應裝截止閥，壓力表以便維修時使用；
3，機組冷、熱側管路的高處均應裝排氣裝置；
4，當采用水-水換熱時，進口管路應裝有過濾裝置，避免造成設備堵塞或損壞；
5，與機組聯接管路的低點應裝泄水閥；
6，當兩臺以上機組并聯使用時每臺機組的出水管須加止水閥；
7，機組底座安裝和接管位置如下圖。
